大型标准砝码的制作细节

大型标准砝码的制作细节

众渊砝码厂——

大型标准砝码的制作细节

本实用新型涉及一种砝码,特别指一种用于检定准确度等级 级及以下大型衡器的标准砝码。

1、标准砝码,外形为长方体,两面设叉槽,上面有对称的凹槽和横柱,正面中央设有配重调整腔,其特征是正面下方和侧面下方设有对称的通槽各两个,上面四角对称设有凹槽,凹槽各固定有用于平稳吊运的横柱,上面中央设有矩形凸台,底面中央设有与矩形凸台配合的矩形凹槽。

2、 根据所述的标准砝码,其特征是所述上面中央的矩 形凸台和底面中央的矩形凹槽呈倾角。

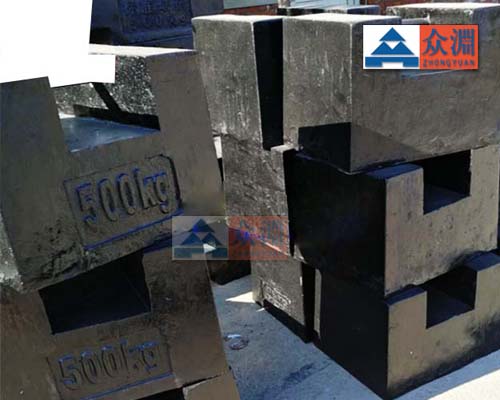

本实用新型公开了一种标准砝码,主要结构特征是本标准砝码正面下方和侧面下方设有对称的通槽各两个,上面四角对称设有凹槽,凹槽各固定有用于平稳吊运的横柱,上面中央设有矩形凸台,底面中央设有与矩形凸台配合的矩形凹槽。本标准砝码材质、质量、准确度等级均符合JJG99-2006《砝码》国家计量检定规程的要求,它使用方便、运输安全,并可稳定地多层叠放装卸。同时可用叉车或吊车四方向装卸,且在较小区域能够摆放,安全性高。

本实用新型的技术问题有如下方案来解决标准砝码,外形为长 方体,两面设叉槽,上面有对称的凹槽和横柱,正面中央设有配重调 整腔,其特征是正面下方和侧面下方设有对称的通槽各两个,上面 四角对称设有凹槽,凹槽各固定有用于平稳吊运的横柱,上面中央设 有矩形凸台,底面中央设有与矩形凸台配合的矩形凹槽。本实用新型还包括如下方案所述上面中央的矩形凸台和底面中 央的矩形凹槽呈倾角。本实用新型的优点是本标准砝码材质、质量、准确度等级均符 合JJG99-2006《砝码》国家计量检定规程的要求,它使用方便、运输安全,可提高工作效率,并可多层叠放装卸。同时可用叉车或吊车 四方向装卸,且在较小区域能够摆放,底面设计的凹槽配合汽车大箱 上的长方形凸面在运输中不再需要任何加固,安全性高。

是本标准砝码的主视局剖图是本标准砝码的右视图 图3是本标准砝码的俯视局剖图 图4是本标准砝码的仰视图具体实施方式

以下结合附图举一实施例如图1一图4所示,本标准砝码主要用于检定准确度等级⑩级及以下大型衡器。长方体外形尺寸为850 X600X380 (mm)。如图1所示,标准砝码正面中央设有调整腔l,用于检定砝码超 差时进行配重。如图l、图2所示,正面下方和侧面下方设有对称的 通槽2、 3各两个,方便叉车搬运。如图3所示,上面四角对称设有 凹槽4,凹槽4各固定有用于平稳吊运的横柱5。如图l、图2、图3 所示,上面中央设有长方形凸台6。如图l、图4所示,底面中央设 有长方形凹槽7。长方形凸台6和长方形凹槽7呈倾角。当上下两只 标准砝码叠放时,上标准砝码底面的长方形凹槽7和下标准砝码上面 的长方形凸台6正好配合叠放,增加其稳定性。
